Vollinspektion
Vollinspektion auf 1 m²
Ihr Ansprechpartner:
Joachim Nagel
Geschäftsführer

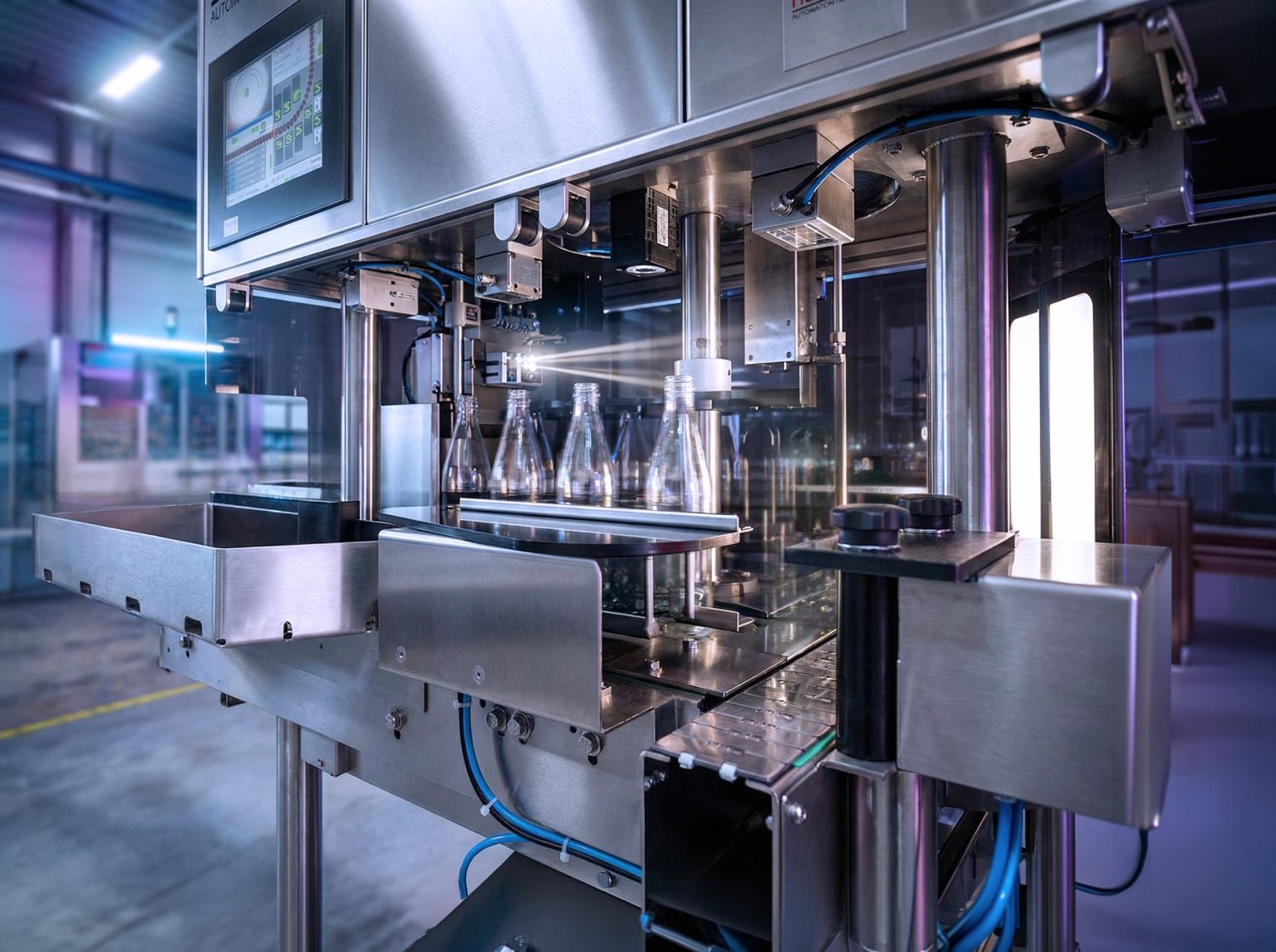

Unsere Leerflaschen-Vollinspektion bietet Ihnen Sicherheit und Flexibilität, die Sie im Wettbewerb benötigen. Auf kleinstem Raum installieren wir für Sie ein hochwertiges Kontrollsystem mit aktuellster Kamera-Technik.
- Bodenkontrolle
- Mündungskontrolle
- Seitenwandkontrolle
- HF-Restflüssigkeits- und Laugenkontrolle
- Gewindekontrolle
- Rostringerkennung
- Bügelkontrolle
- Testflaschenbetrieb
- Druck-Protokolle
- Remote-Service

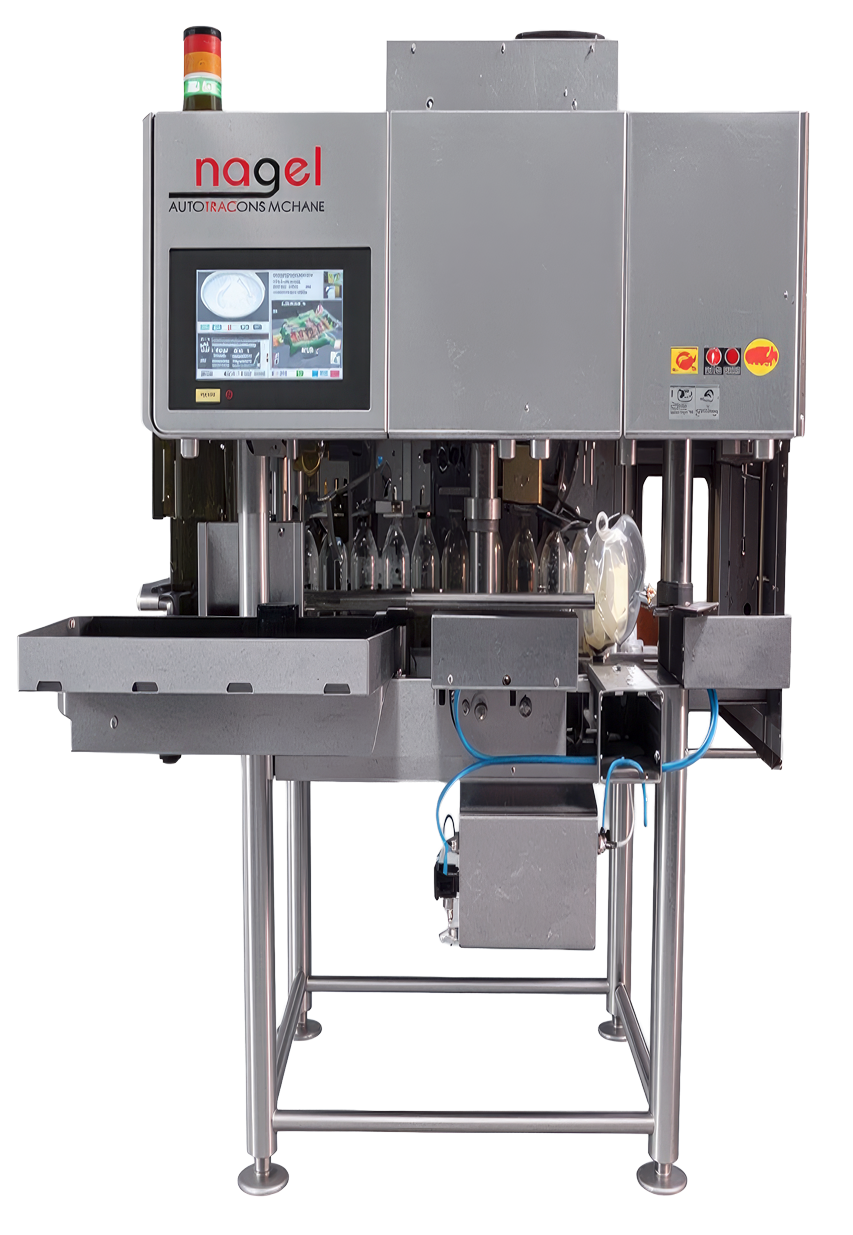

Bei einem Platzbedarf von nur 1,10 m x 0,9 m erreichen Sie höchste Erkennungsgenauigkeit und sichern die Qualität Ihrer Produktion. Wir haben eines der kleinsten Leerflaschen-Kontrollsysteme auf dem Markt entwickelt, das Ihnen bei ca. einem Quadratmeter Grundfläche nicht nur Basisfunktionen bietet, sondern bereits den kompletten Leistungsumfang einer Vollinspektion.
Vollinspektion auf 1 m²
Platzbedarf von nur 1,10 m x 0,9 m, höchste Erkennungsgenauigkeit sichert die Qualität Ihrer Produktion
Remote-Service
Schnelle Unterstützung bei Funktionsproblemen ohne Kosten für eine Anreise des Service-Mitarbeiters.
Hygienisches Maschinendesign
Optimiert für saubere und sichere Produktionsumgebungen.
Höchste Erkennungsgenauigkeit
Zuverlässige Detektion selbst kleinster Verunreinigungen.
Die Vorteile des Systems
Prüfleistung bis 16.000 Flaschen/Std
Für Anlagen mit Füllleistungen bis 16.000 Flaschen pro Stunde liefern wir optimal auf die Anforderungen unserer Kunden zugeschnittene Leerflascheninspektionsmaschinen für einen effizienten und wirtschaftlichen Betrieb.
Als Spezialist für kleine und mittlere Abfüllbetriebe entwickeln wir Vollinspektionsmaschinen, die speziell auf die Anforderungen dieser Unternehmen zugeschnitten sind. Dank ihrer kompakten Bauweise lassen sie sich auch bei begrenztem Platzangebot integrieren, ohne Kompromisse bei Sicherheit und Produktqualität einzugehen.
Dank des geringen Montage- und Integrationsaufwands lässt sich das System schnell und unkompliziert in bestehende Abfülllinien integrieren. Die Inbetriebnahme erfolgt durch unsere erfahrenen Techniker innerhalb kürzester Zeit und gewährleistet eine präzise und zuverlässige Erkennung von Fehlern und Verunreinigungen im laufenden Betrieb.
Bei Leistungen bis 16.000 Flaschen pro Stunde wird unsere Klappenausleitung eingesetzt. Sie ermöglicht die sichere Aussortierung der Flaschen in stehender Position, auch bei anspruchsvollen Gebindeformen. Da kein separater Ausleittisch erforderlich ist, bleiben die kompakten Abmessungen des Inspektors vollständig erhalten.
In Wartung und Betrieb entstehen nur geringe Folgekosten durch weitgehenden Verzicht auf Verschleißteile.
Durch den weitgehenden Verzicht auf Verschleißteile überzeugt das System mit einem geringen Wartungsaufwand und hoher Langzeitzuverlässigkeit. Die intuitive und leicht verständliche Bedienoberfläche ermöglicht eine schnelle und unkomplizierte Einarbeitung des Bedienpersonals.
Leistungsmerkmale
Boden-kontrolle
Erkennen von Beschädigungen, Verunreinigungen und Fremdkörpern am Flaschenboden. Höchste Erkennungsgenauigkeit in einem sensiblen Bereich. Sichere Erkennung von bekannten Problemen, z. B. Hefereste, Zigarettenfolien, Spritzen, usw.
Mündungs-kontrolle
Seitenwand-kontrolle über 360 Grad
HF-Rest-flüssigkeits- und Laugen-kontrolle
Hohe Erkennungsgenauigkeit auch von geringen Mengen an Restflüssigkeit und Lauge durch Hochfrequenz Sender-Empfänger Messprinzip.
Gewinde-kontrolle
Zur zuverlässigen Erkennung von defekten und stark abgeriebenen Gewinden. Verhinderung von Schnittwunden und Knirschen beim Öffnen von Schraubverschluss-Flaschen durch defekte Gewinde.
Bügel-
kontrolle
Erkennung ob Bügel vorhanden, Gummi vorhanden und richtige Farbe des Gummi. Erkennung von Etikettenresten am Flaschenhals im Bereich des Bügelverschlusses.
Testflaschen-betrieb
Überprüfung der Maschinenfunktionalität nach fest zugeordneten Kriterien und automatischer Aufforderung. Jede Überprüfung wird protokolliert und dient als Nachweis der Maschinenfunktionalität während durchgeführter Produktionen.
Einfache Bedienung
Druck-Protokolle
Produktionsdaten, Testflaschenprotokolle und Maschinenzustände stehen jederzeit in übersichtlichen Protokollen zur Verfügung und können automatisch oder auf Abruf ausgedruckt werden. Die Protokolle können – entsprechend der gesetzlichen Auflagen – über Jahre, je nach Bedarf, gespeichert werden.
Rost-erkennung
Remote-Service
Aus-sortierung
Gemeinsam finden wir die passende Inspektionslösung für Ihre Produktionslinie. Melden Sie sich bei uns!
Hygiene Design
Optimiert für ihre Produktion

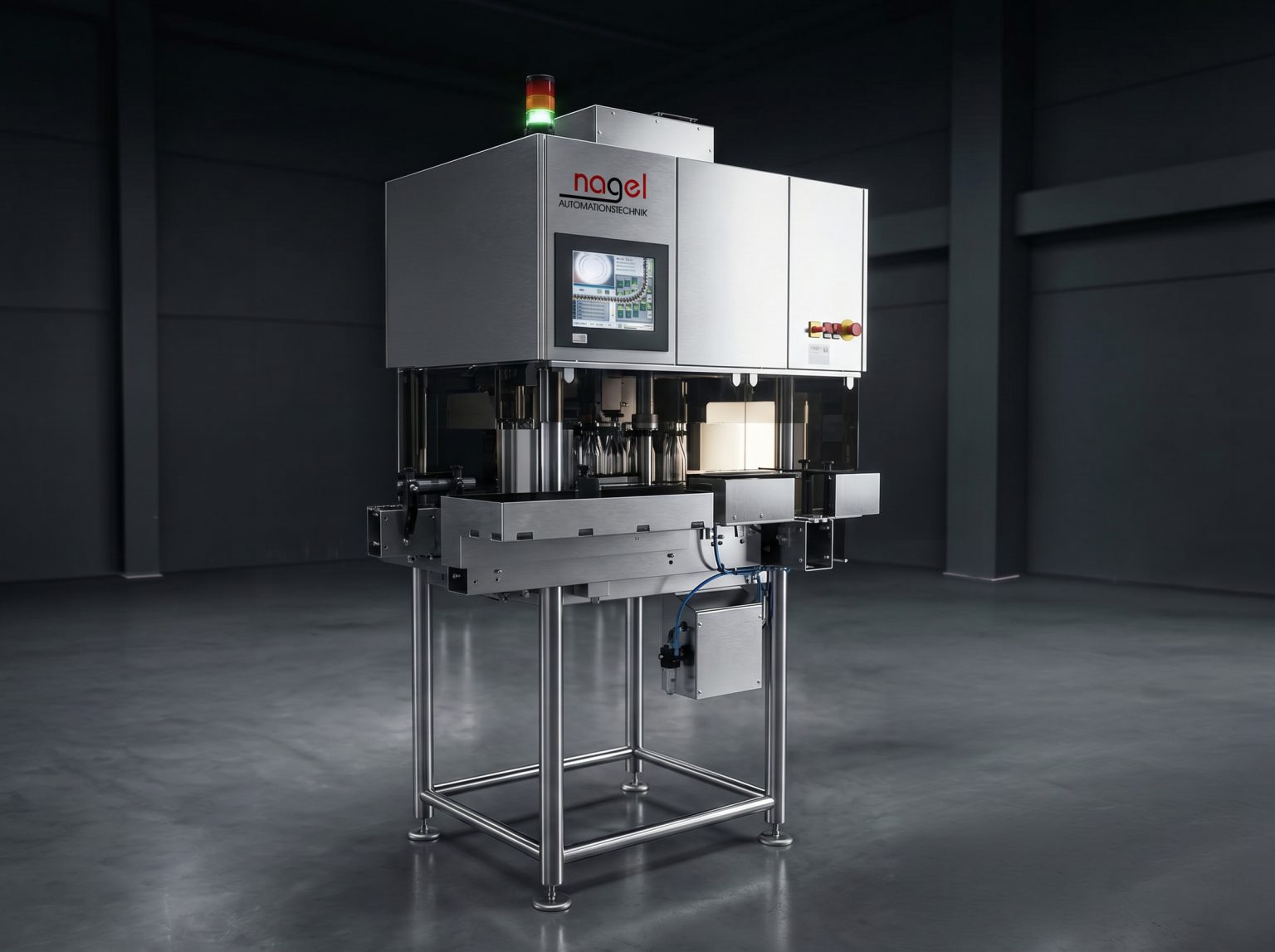

Die Vollinspektionsmaschine von Nagel Automationstechnik ist für den zuverlässigen Einsatz in anspruchsvollen Abfüllbetrieben ausgelegt. Im Fokus stehen dabei Funktionalität, hygienegerechte
Ausführung und eine möglichst platzsparende Integration in bestehende Anlagen.

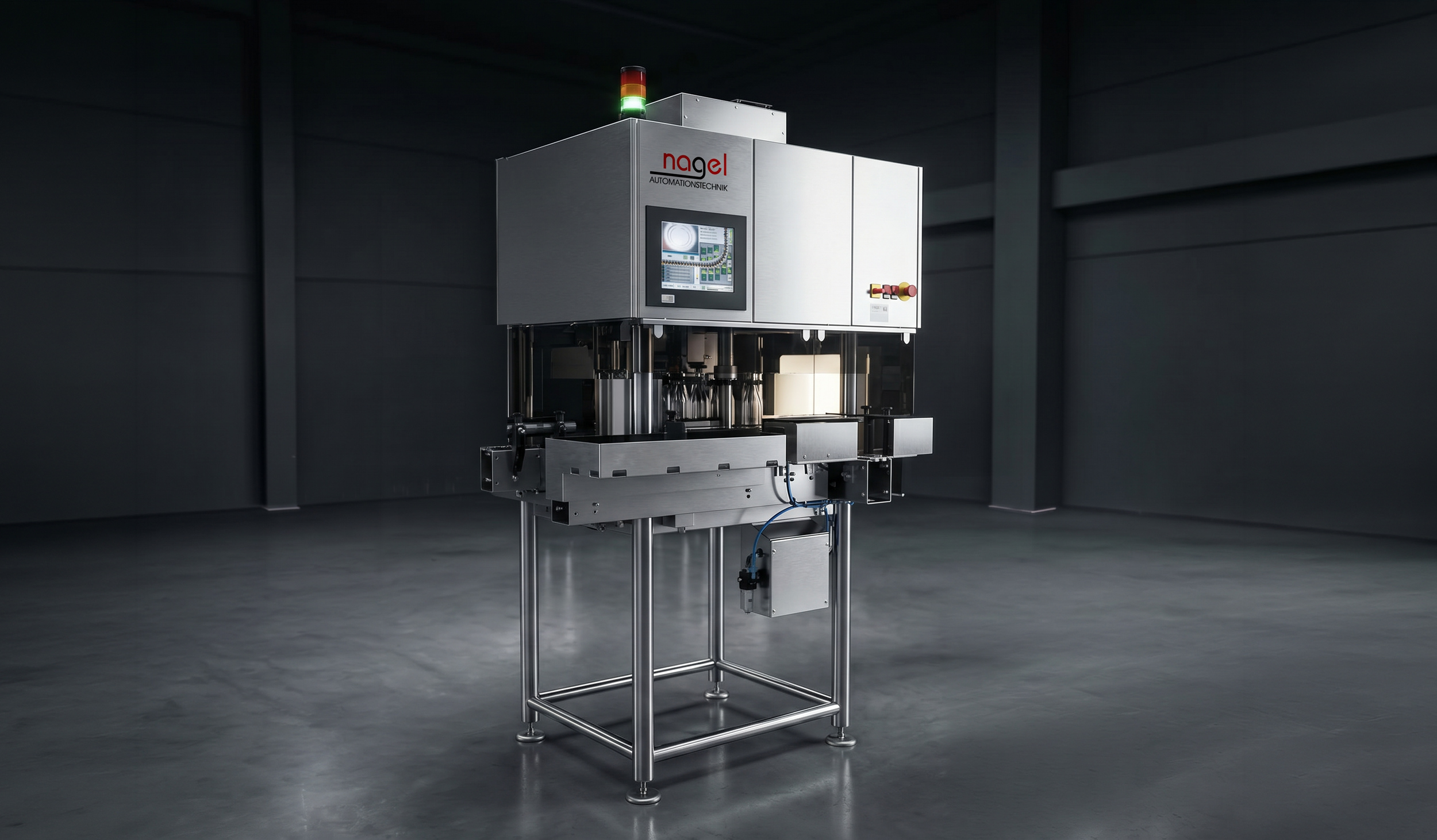

Der eingesetzte Rohrunterbau ist so konstruiert, dass Schmutzablagerungsflächen weitestgehend reduziert werden. Die offene Bauweise erleichtert die Reinigung und unterstützt die Einhaltung hoher Hygienestandards im laufenden Betrieb.
Ein wesentlicher Vorteil liegt in der flexiblen Integration: Die Maschine kann je nach Anforderung über bestehende Fördersysteme wie Kastentransporteure aufgebaut werden. Dadurch lassen sich auch beengte Platzverhältnisse effizient nutzen, ohne umfangreiche Anpassungen an der vorhandenen Linie. Die Außenmaße entsprechen der bewährten Ausführung. Gleichzeitig ermöglicht die Konstruktion des Rohrunterbaus eine anwendungsspezifische Integration in unterschiedliche Anlagenkonzepte.
Das Ergebnis ist eine robuste, wartungsarme und platzsparende Inspektionslösung, die sich zuverlässig in bestehende Abfüllprozesse einfügt.
Jede Flasche wird geprüft.
Ohne Ausnahme.
Nagel Automationstechnik steht seit 1995 für zuverlässige Inspektionstechnologie „Made in Germany“.
